Teltonika Calyx EBD070 5G Raspberry Pi HAT+

📡 Teltonika Calyx EBD021 – Embedded 4G LTE Cellular HAT+ für Raspberry Pi 4 & 5

Der Teltonika Calyx EBD021 ist ein industrieller 4G LTE Cat 4 HAT+, der nahtlos auf den Raspberry Pi 4 oder 5 montiert wird und deinem Embedded-System überall dort mobiles Internet liefert, wo WiFi oder Ethernet nicht verfügbar sind. Kompakt, robust und perfekt integriert – ideal für IoT, Industrie und Smart-City-Anwendungen.

📶 Mobilfunk

• 4G LTE Cat 4: bis zu 75 Mbit/s Download / 50 Mbit/s Upload (LTE-FDD)
• LTE-TDD Cat 4: 65 Mbit/s DL / 35 Mbit/s UL
• 3G DC-HSPA+: 42 Mbit/s DL / 5,76 Mbit/s UL, 2G EDGE/GPRS Fallback
• 3GPP Release 9
• 1× Nano-SIM (4FF, push-pull) + eSIM-Unterstützung (umschaltbar via GPIO)

🔌 Anschlüsse & Schnittstellen

• 40-Pin GPIO Header – direkte Montage auf Raspberry Pi 4 / 5
• 2× SMA-Antennenanschlüsse für Mobilfunk (MIMO)
• USB 2.0 Type-C für Daten & Stromversorgung (5 V DC)
• 1× Nano-SIM-Slot (push-pull)
• Status-LEDs: Power, NET IND, NET STAT

🎛️ GPIO Modem-Steuerung

• PWR_KEY: Modem ein-/ausschalten via GPIO-Puls
• Modem Wakeup: Aufwecken aus dem Sleep-Mode
• Modem Reset: Hardware-Reset über GPIO
• SIM_SELECT: Umschaltung zwischen SIM und eSIM
• PCM Audio Interface: Sauberer, latenzarmer Audiotransfer (0–3,3 V Logic)

⚡ Stromversorgung

• USB Type-C: 5 V DC
• Über 40-Pin GPIO Header: 5 V DC und 3,3 V DC

🏭 Industrie & Umgebung

• Betriebstemperatur: -40 °C bis +75 °C
• Kompakte Abmessungen: 56 × 23,11 × 95,48 mm, nur 57 g
• Montagekit im Lieferumfang enthalten
• Zertifizierungen: CE, UKCA, EAC, UCRF, RCM, CB, WEEE

📦 Lieferumfang

• 1× Teltonika Calyx EBD021 HAT+
• 1× Schnellstart-Anleitung
• 1× PCB-Verbinder
• 1× USB Type-C auf USB Type-A Kabel
• 1× Montagekit (Schrauben & Abstandshalter)

🎯 Ideal für

• Industrielle Automatisierung und Embedded-Systeme
• Energie- und Versorgungsinfrastruktur
• Smart-City-Anwendungen
• Enterprise- und Retail-Projekte
• Raspberry Pi IoT-Gateways mit zuverlässigem Mobilfunk-Backup
• Entwickler & Integratoren, die kompakte Cellular-Erweiterung suchen

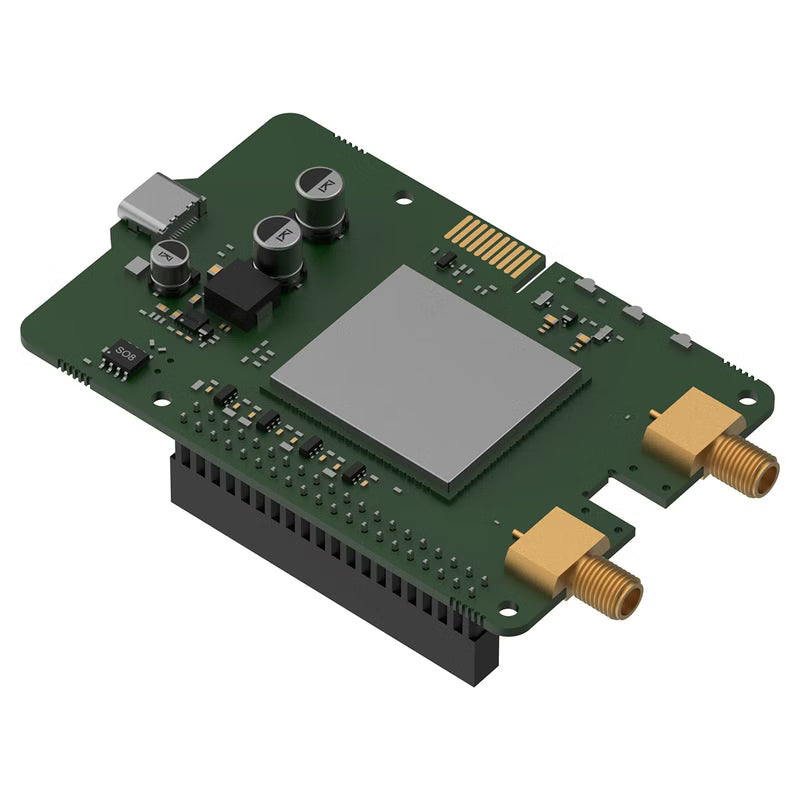

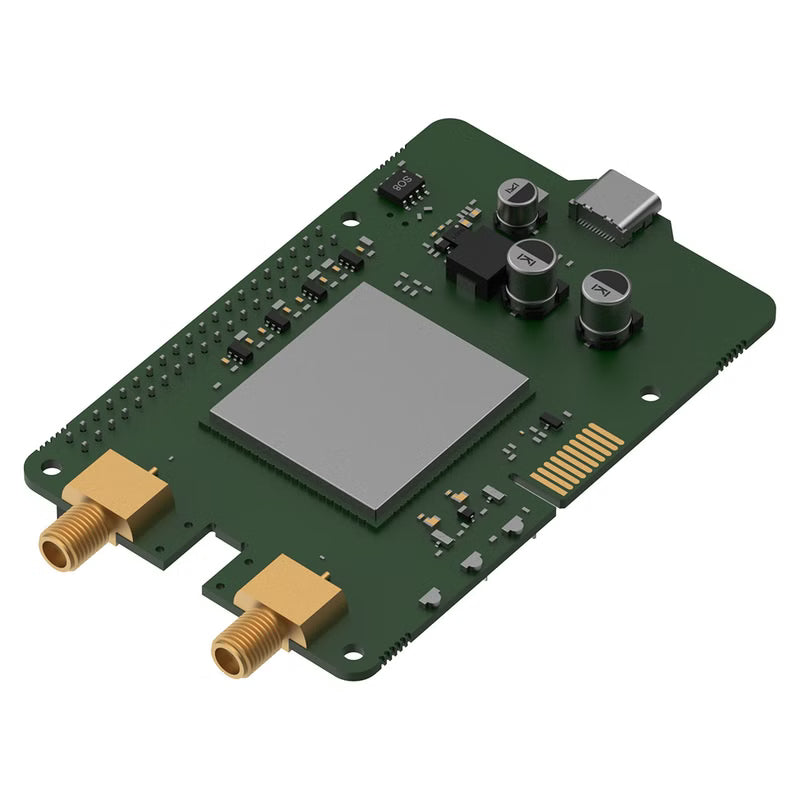

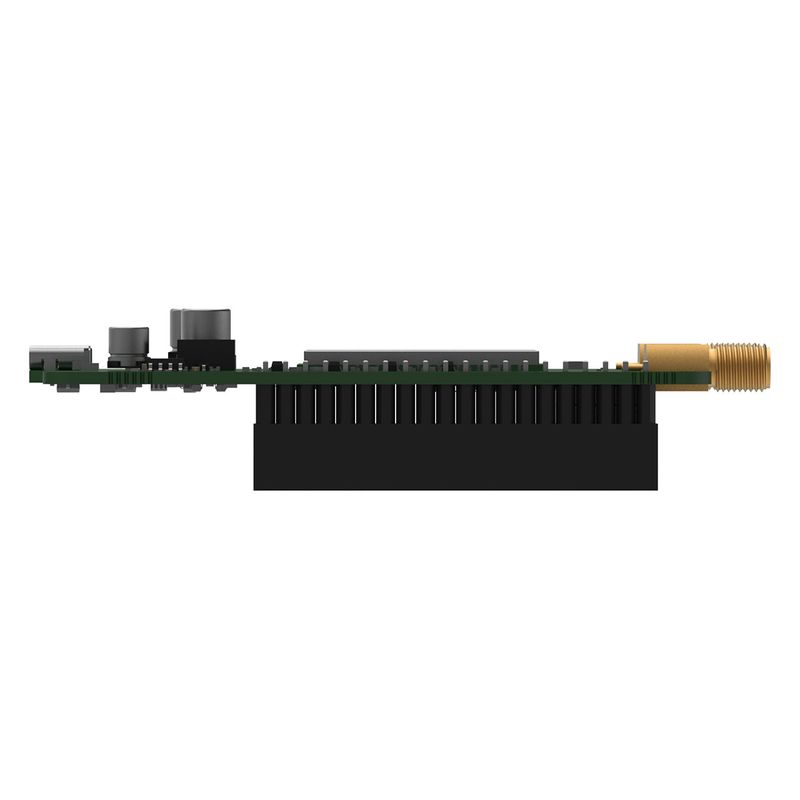

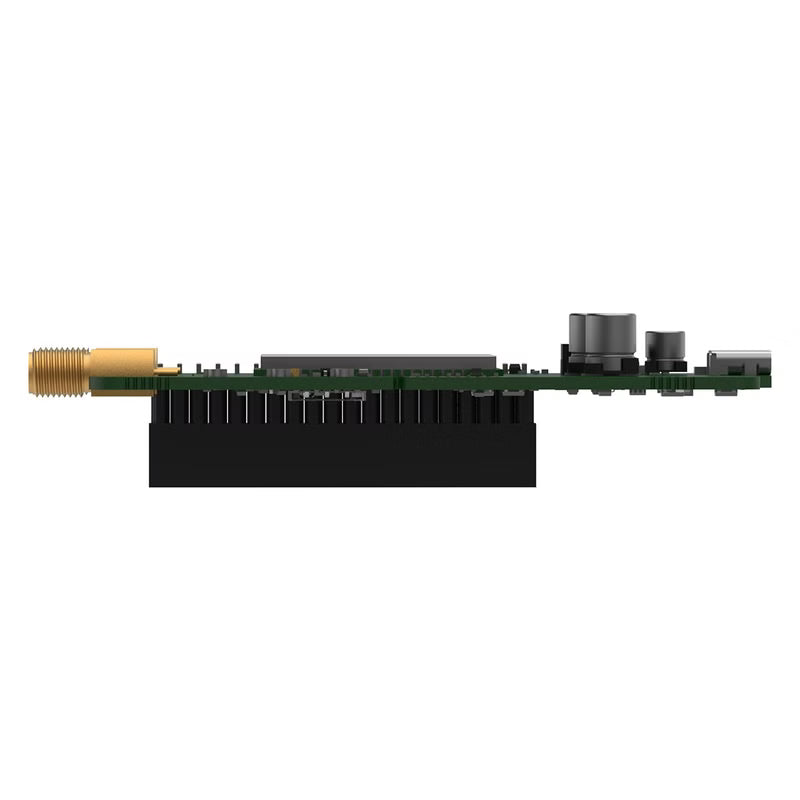

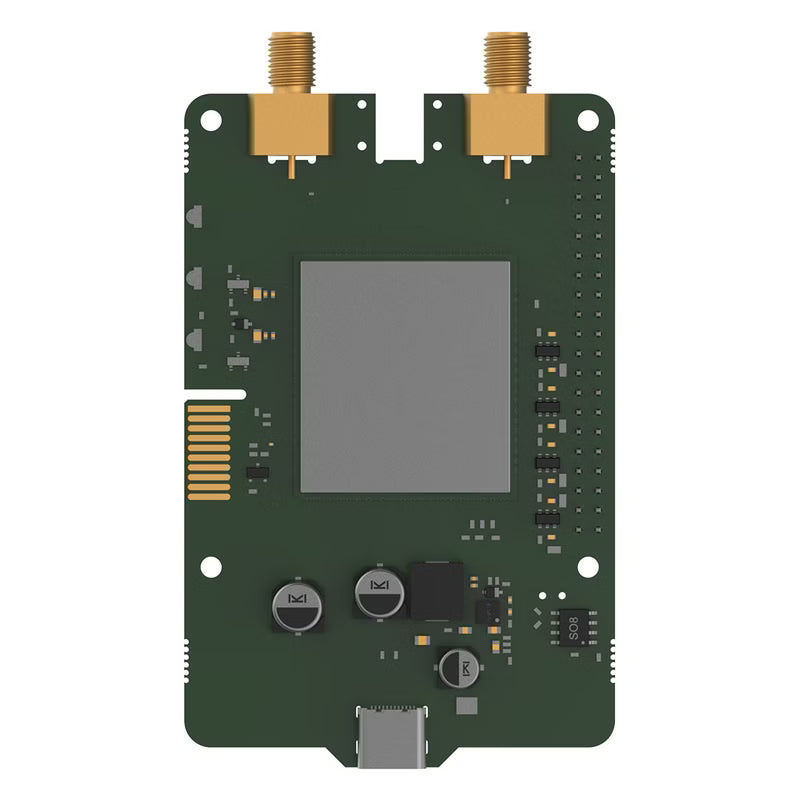

📡 Teltonika Calyx EBD070 – Embedded 5G RedCap Cellular HAT+ für Raspberry Pi 4 & 5

Der Teltonika Calyx EBD070 ist ein industrieller 5G RedCap HAT+, der nahtlos auf den Raspberry Pi 4 oder 5 montiert wird und deinem Embedded-System energieeffiziente 5G-Konnektivität bringt. Die optimierte 5G RedCap-Technologie (Reduced Capability) ist perfekt für IoT-Anwendungen, die 5G-Vorteile wie geringe Latenz und Netz-Slicing benötigen – ohne den Stromverbrauch eines vollwertigen 5G-Moduls.

📶 Mobilfunk

• 5G Sub-6 GHz SA: bis zu 223 Mbit/s Download / 123 Mbit/s Upload
• 4G LTE Cat 4 Fallback: bis zu 195 Mbit/s DL / 105 Mbit/s UL
• 3GPP Release 17 – aktuellster Standard mit RedCap-Unterstützung
• 1× Nano-SIM (4FF, push-pull) + eSIM-Unterstützung (umschaltbar via GPIO)

⚡ 5G RedCap Vorteile

• Geringerer Energieverbrauch als Full-5G – ideal für batteriebetriebene oder dauerhaft laufende IoT-Geräte
• Kompakte Hardware bei voller 5G-Standalone-Kompatibilität
• Optimiert für IoT, Wearables, Industriesensorik und Smart Metering
• Niedrigere Latenz und Netz-Slicing-Support gegenüber LTE

🔌 Anschlüsse & Schnittstellen

• 40-Pin GPIO Header – direkte Montage auf Raspberry Pi 4 / 5
• 2× SMA-Antennenanschlüsse für Mobilfunk (MIMO)
• USB 2.0 Type-C für Daten & Stromversorgung (5 V DC)
• 1× Nano-SIM-Slot (push-pull)
• Status-LEDs: Power, NET IND, NET STAT

🎛️ GPIO Modem-Steuerung

• PWR_KEY: Modem ein-/ausschalten via GPIO-Puls
• Modem Wakeup: Aufwecken aus dem Sleep-Mode
• Modem Reset: Hardware-Reset über GPIO
• SIM_SELECT: Umschaltung zwischen SIM und eSIM
• PCM Audio Interface: Sauberer, latenzarmer Audiotransfer (0–3,3 V Logic)

⚡ Stromversorgung

• USB Type-C: 5 V DC
• Über 40-Pin GPIO Header: 5 V DC und 3,3 V DC

🏭 Industrie & Umgebung

• Betriebstemperatur: -40 °C bis +75 °C
• Kompakte Abmessungen: 56 × 23,11 × 95,48 mm, nur 57 g
• Montagekit im Lieferumfang enthalten
• Zertifizierungen: CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, WEEE

📦 Lieferumfang

• 1× Teltonika Calyx EBD070 5G RedCap HAT+
• 1× Schnellstart-Anleitung
• 1× PCB-Verbinder
• 1× USB Type-C auf USB Type-A Kabel
• 1× Montagekit (Schrauben & Abstandshalter)

🎯 Ideal für

• Energieeffiziente 5G-IoT-Anwendungen
• Smart Metering, Wearables, Industrie-Sensorik
• Industrielle Automatisierung und Embedded-Systeme
• Smart-City-Projekte mit moderner 5G-Infrastruktur
• Enterprise- und Retail-Anwendungen
• Entwickler & Integratoren, die zukunftssichere 5G-Konnektivität auf dem Raspberry Pi benötigen
